螺旋板式换热器

您所在的位置：网站首页 > 产品展示

螺旋板式换热器是一种高效换热器设备,适用汽－汽、汽－液、液－液，对液传热。它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。按结构形式可分为不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式换热器。

?结构及性能

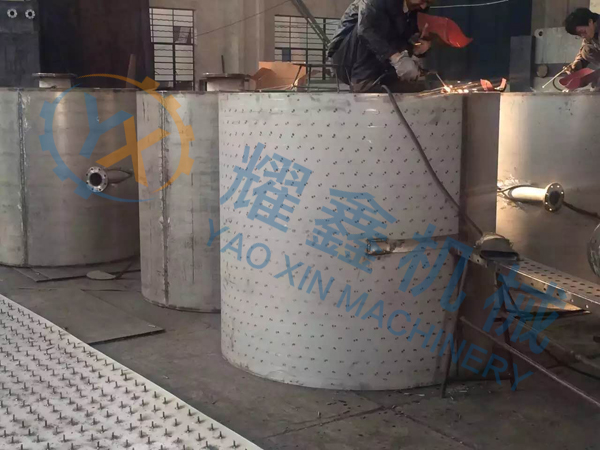

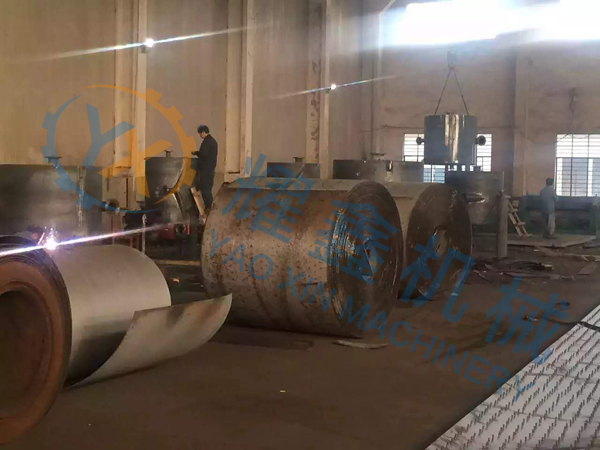

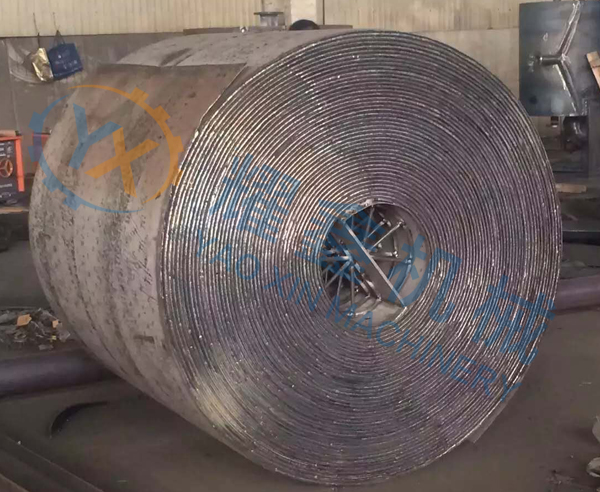

1、本设备由两张卷制而成，形成了两个均匀的螺旋通道，两种传热介质可进行全逆流流动，大大增强了换热效果，即使两种小温差介质，也能达到理想的换热效果。

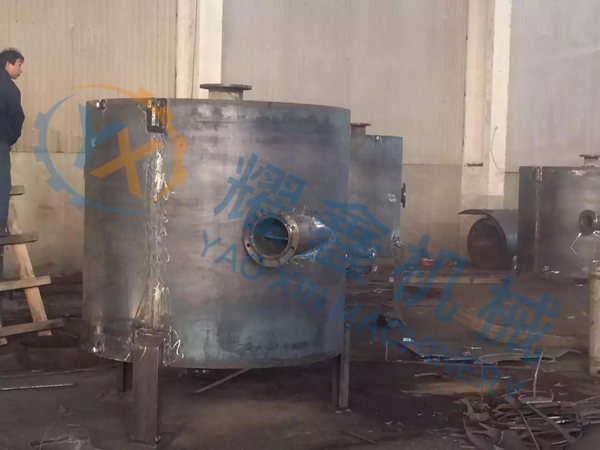

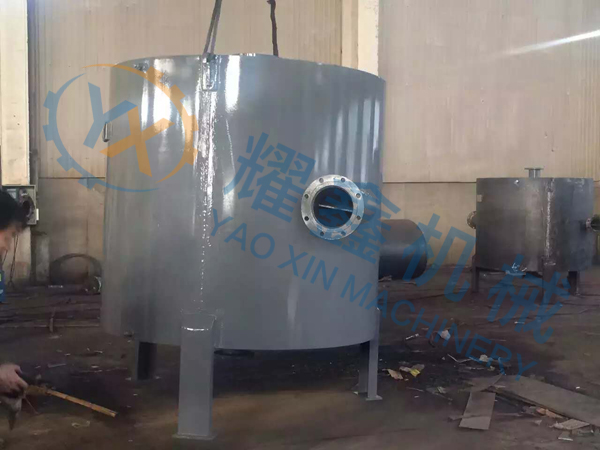

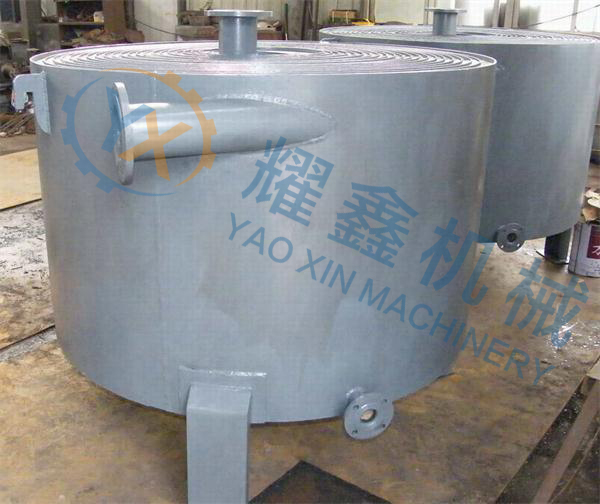

2、在壳体上的接管采用切向结构，局部阻力小，由于螺旋通道的曲率是均匀的，液体在设备内流动没有大的转向，总的阻力小，因而可提高设计流速使之具备较高的传热能力。

3、I型不可拆式螺旋板式换热器螺旋通道的端面采用焊接密封，因而具有较高的密封性。

4、II型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同，但其中一个通道可拆开清洗，特别适用有粘性、有沉淀液体的热交换。
5、III型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同，但其两个通道可拆开清洗，适用范围较广。
6、单台设备不能满足使用要求时，可以多台组合使用，但组合时必须符合下列规定：并联组合、串联组合、设备和通道间距相同。混合组合：一个通道并联，一个通道串联。

部分规格换热器列举如下：
　　不锈耐酸钢制不可拆式（I型）螺旋板换热器碳素钢制不可拆式（I型）螺旋板换热器

公称换热面积m2	通道间距mm	计算换热面积 m2	流速 1m/ces时处理量m3/h	接管公称直径	型号
1	6	1.0	3.89	40	I 6,I 16B1-0.2/300-6
2	6	2.1	3.89	40	I 6,I 16B2-0.2/400-6
4	6	4.4	8.2	50	I 6,I 16B4-0.4/400-6
	10	4.5	17.3	80	I 6,I 16B4-0.5/450-10
	10	4.8	13.7	70	I 6,I 16B4-0.4/500-10
8	6	7.3	8.21	50	I 6,I 16B8-0.4/500-6
	10	7.85	17.3	80	I 6,I 16B8-0.5/550-10
	10	7.3	20.90	80	I 6,I 16B8-0.6/500-10
10	6	11.1	8.21	50	I 6,I 16B10-0.4/600-6
	10	11.5	17.3	80	I 6,I 16B10-0.5/650-10
	10	11.2	20.90	80	I 6,I 16B10-0.6/600-10
15	6	16.9	12.54	70	I 6,I 16B15-0.6/600-6
	10	14.72	17.3	80	I 6,I 16B15-0.5/760-10
	10	15.0	28.1	80	I 6,I 16B15-0.8/600-10
	14	15.6	39.3	100	I 6,I 16B15-0.8/700-14
20	6	21.7	8.21	50	I 6,I 16B20-0.4/800-6
	10	21.0	20.90	80	I 6,I 16B20-0.6/800-10
	14	20.9	39.30	100	I 6,I 16B20-0.8/800-14
25	10	26.6	29.90	80	I 6,I 16B25-0.6/900-10
25	14	26.9	39.20	100	I 6,I 16B25-0.8/900-14
30	10	28.2	28.10	100	I 6,I 16B30-0.8/800-14
30	14	32.2	39.20	100	I 6,I 16B30-0.8/1000-14
40	10	45.4	35.30	100	I 6,I 16B40-1.0/900-10
40	14	40.2	19.4	125	I 6,I 16B40-1.0/1000-14
50	10	53.9	35.3	100	I 6,I 16B50-1.0/1000-14
60	10	61.05	35.3	100	I 6,I 16B60-1.0/1100-10
60	14	60.08	49.40	125	I 6,I 16B60-1.0/1200-14
80	10	81.83	35.3	100	I 6,I 16B80-1.0/1200-10
80	14	80.9	49.40	125	I 6,I 16B80-1.0/1400-14
100	10	101.9	35.3	100	I 6,I 16B100-1.0/1300-10
100	14	100.06	49.40	125	I 6,I 16B100-1.0/1500-14
120	10	115.5	35.3	100	I 6,I 16B120-1.0/1500-10
120	14	119.0	49.40	125	I 6,I 16B120-1.0/1700-14
130	14	128.80	49.4	125	I 6,I 16B130-1.0/1750-14
130	18	129.09	63.5	150	I 6,I 16B130-1.0/1967-18
150	14	148.1	49.4	125	I 6,I 16B150-1.0/1890-14
150	18	148.2	63.5	150	I 6,I 16B150-1.0/2010-18

公称换热面积m2	通道间距mm	计算换热面积 m2	流速 1m/ces时处理量 m3/h	接管公称直径	型号
6	6	6.5	8.2	50	I 6, I 16T6-0.4/500-6
6	10	5.8	13.7	70	I 6, I 16T6-0.4/600-10
8	6	8.7	8.2	50	I 6, I 16T8-0.4/600-6
	10	7.7	17.3	80	I 6, I 16T8-0.5/660-10
	10	8.7	13.7	70	I 6, I 16T8-0.4/700-10
10	6	9.9	12.5	70	I 6, I 16T10-0.6/500-6
	10	9.2	17.30	80	I 6, I 16T10-0.5/660-10
	10	8.8	20.9	80	I 6, I 16T10-0.6/600-10
15	6	12.5	8.2	50	I 6, I 16T15-0.4/700-6
	10	14.64	17.30	80	I 6, I 16T15-0.5/800-10
	10	13.3	20.9	80	I 6, I 16T15-0.6/700-10
	14	13.8	29.2	100	I 6, I 16T15-0.6/800-14
20	6	19.0	12.5	70	I 6, I 16T20-0.6/700-6
	10	18.3	28.1	80	I 6, I 16T20-0.8/800-10
	14	18.5	39.3	100	I 6, I 16T20-0.8-800-14
25	10	23.1	28.1	100	I 6, I 16T25-0.8/800-10
25	14	23.3	49.4	125	I 6, I 16T25-1.0/800-14
30	10	29.0	35.3	100	I 6, I 16T30-1.0/800-10
30	14	28.1	59.4	125	I 6, I 16T30-1.2/800-14
40	10	40.9	20.9	80	I 6, I 16T40-0.6/1200-10
	14	42.3	39.3	100	I 6, I 16T40-0.8/1200-14
	18	44.9	63.5	150	I 6, I 16T40-1.0/1200-18
50	10	46.2	35.5	100	I 6, I 16T50-1.0/1000-10
	14	53.2	49.4	125	I 6, I 16T50-1.0/1200-14
	18	54.0	76.3	150	I 6, I 16T50-1.2/1200-18
60	10	56.8	20.9	80	I 6, I 16T60-0.6/1400-10
	14	60.7	39.3	100	I 6, I 16T60-0.8/1400-14
	18	59.6	63.5	150	I 6, I 16T60-1.0/1400-18
80	10	76.4	28.1	100	I 6, I 16T80-0.8/1400-10
	14	78.6	39.3	100	I 6, I 16T80-0.8/1600-14
	18	82.0	63.5	150	I 6, I 16T80-1.0/1600-18
100	10	101.4	28.1	100	I 6, I 16T100-0.8/1600-10
	14	98.8	49.4	125	I 6, I 16T100-1.0/1600-14
	18	98.8	76.3	150	I 6, I 16T100-1.2/1600-18
120	10	115.5	42.5	125	I 6, I 16T120-1.2/1400-10
120	14	119.0	59.4	125	I 6, I 16T120-1.2/1600-14
150	14	149.15	59.4	125	I 6, I 16T150-1.2/1800-14
	18	149.86	76.3	150	I 6, I 16T150-1.2/2000-18
	20	147.6	83.81	150	I 6, I 16T150-1.2/2050-20
